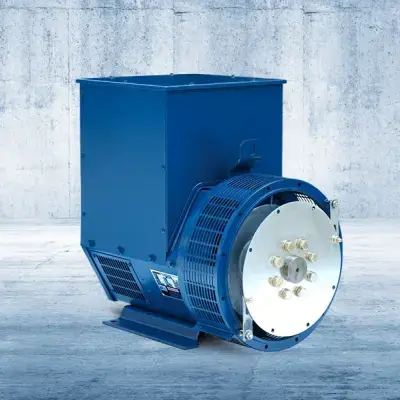

陆上无刷交流同步发电机 QYI 224 系列
发电机

陆上无刷交流同步发电机 QYI 224 系列

关于我们
主要性能参数
  • 防溢出结构（防护等级 IP23）
  • H 级绝缘
  • 额定电压 400 伏
  • 三相四线制系统
  • 稳态电压调节 ≤ ±1%
  • 瞬态电压调节 ≤ -18% ~ +20%
  • 电压谐波失真系数 THD ≤ 3%
  • 电话谐波因数 THF ≤ 2%
  • 电话干扰系数 TIF ≤ 50
  • 其他电压范围的发电机可根据用户需求制造。.
分类： ,

1500rpm/50Hz/380~415V

型号 额定功率 额定功率 重量
连续 40℃
125K
千瓦
/千伏安		 待机 40℃
150K
千瓦
/千伏安		 待机 27℃
千瓦
/千伏安		 单轴承
公斤		 双轴承
公斤
QY I 224C 34 43 36.7 45.9 37.7 47.2 233 229
QY I 224D 40 50 43.2 54.0 44.4 55.5 249 242
QY I 224E 48 60 51.8 64.8 53.3 66.6 277 266
QY I 224F 58 73 62.6 78.3 64.4 80.5 313 305
QY I 224G 68 85 73.4 91.8 75.5 94.4 355 342



1500rpm/60Hz/380~415V

型号 额定功率 重量
连续 40℃
125K
千瓦
/千伏安		 待机 40℃
150K
千瓦
/千伏安		 待机 27℃
163K
千瓦
/千伏安		 单轴承
公斤		 双轴承
公斤
QY I 224C 44 55 46,6 58,3 48,4 60,5 233 229
QY I 224D 52 65 55,1 68,9 57,2 71,5 249 242
QY I 224E 60 75 63,6 79,5 66,0 82,5 277 266
QY I 224F 75 94 79,5 99,4 82,5 103,1 313 305
QY I 224G 83 104 88,0 110,0 91,3 114,1 355 342



使用条件

在下列条件下，发电机可以额定功率运行：

  • 海拔不超过 1000 米。.
  • 冷却空气温度 258 ~ 313K （-15°C ~ 40°C）。.
  • 相对湿度不超过 90%。.
特点
  • 带永磁发电机和辅助线圈（可选）的励磁系统可承受短路电流。.
  • 即使在最恶劣的条件下，先进的自动电压调节器控制系统也能确保可靠运行。.
  • 易于与市电或其他发电机并联。标准的 2/3 节距绕组可抑制过大的中性线电流。.
  • 带密封滚珠轴承的动态平衡转子，有单轴承和双轴承两种配置。.
  • 安装简单，维护方便；配有接线端子、旋转整流器和易于操作的耦合螺钉。.
  • 多种规格的过渡衬套和带单个轴承的盘式联轴器。.
  • 符合所有主要地面标准。.
