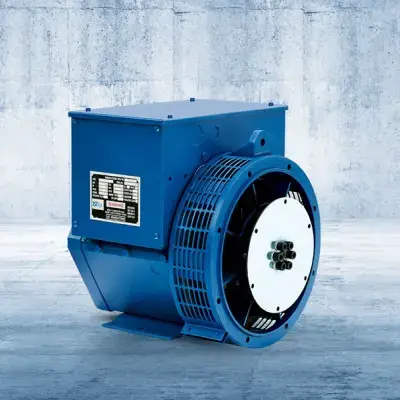

陆上无刷交流同步发电机 QYI 164 系列

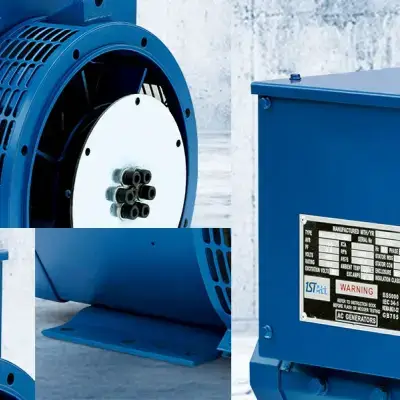

Gerador síncrono CA sem escovas terrestre série QYI 164 - 图片 2

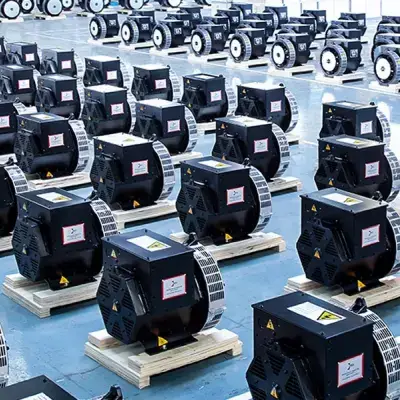

Gerador síncrono CA sem escovas terrestre série QYI 164 - 图片 3

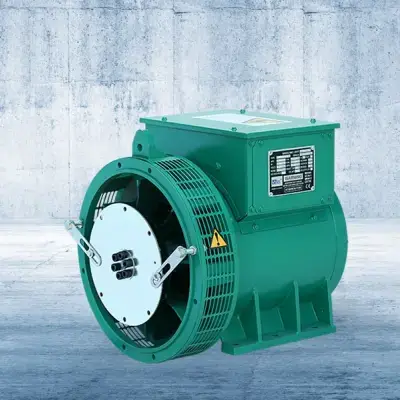

Gerador síncrono CA sem escovas terrestre série QYI 164 - 图片 4
发电机

陆上无刷交流同步发电机 QYI 164 系列

关于我们
主要性能参数
  • 防溢出结构（防护等级 IP23）
  • H 级绝缘
  • 额定电压 400 伏
  • 三相四线制系统
  • 稳态电压调节 ≤ ±1%
  • 瞬态电压调节 ≤ -18% ~ +20%
  • 电压谐波失真系数 THD ≤ 3%
  • 电话谐波因数 THF ≤ 2%
  • 电话干扰系数 TIF ≤ 50
  • 其他电压范围的发电机可根据用户需求制造。.
分类： ,

1500rpm/50Hz/380~415V

型号 额定功率 重量
连续
40℃ 125K
千瓦		 千伏安 备用
40℃ 150K
千瓦		 千伏安 备用
27℃ 163K
千瓦		 千伏安 单轴承
公斤		 双轴承
公斤
QY I 164A 6.5 8.1 7.0 8.7 7.2 9.0 86 90
QY I 164B 8.8 11.0 9.5 11.9 9.8 12.2 93 100
QY I 164C 10.8 13.5 11.7 14.6 12.0 15.0 98 108
QY I 164D 12.8 16 13.8 17.3 14.2 17.8 108 113



1500rpm/60Hz/380~415V

型号 额定功率 重量
连续 40℃
125K
千瓦
/千伏安		 待机 40℃
150K
千瓦
/千伏安		 待机 27℃
163K
千瓦
/千伏安		 单轴承
公斤		 双轴承
公斤
QY I 164A 8,2 10,3 8,7 10,9 9,0 11,3 86 90
QY I 164B 11 13,8 11,7 14,6 12,1 15,1 93 100
QY I 164C 13,5 16,9 14,3 17,9 14,9 18,6 98 108
QY I 164D 16 20 17,0 21,2 17,6 22,0 108 113



使用条件

在下列条件下，发电机可以额定功率运行：

  • 海拔不超过 1000 米。.
  • 冷却空气温度 258 ~ 313K （-15°C ~ 40°C）。.
  • 相对湿度不超过 90%。.
特点
  • 带永磁发电机和辅助线圈（可选）的励磁系统可承受短路电流。.
  • 即使在最恶劣的条件下，先进的自动电压调节器控制系统也能确保可靠运行。.
  • 易于与市电或其他发电机并联。标准的 2/3 节距绕组可抑制过大的中性线电流。.
  • 带密封滚珠轴承的动态平衡转子，有单轴承和双轴承两种配置。.
  • 安装简单，维护方便；配有接线端子、旋转整流器和易于操作的耦合螺钉。.
  • 多种规格的过渡衬套和带单个轴承的盘式联轴器。.
  • 符合所有主要地面标准。.
